智能感应灯方案开发
在能源紧张的今天，节能已经成为产品设计的主要思路。但教室马路没人，灯还在亮着；而突然阴天大风大雨需要路灯亮的时候却没有亮起来。既节约又能合理利用电能的设计更应是产品设计的主要目标。同时，照明灯具发展到今天，发展方向逐步转向低成本、自动化阶段。[现今市场上的各种感应灯已基本实现自动控制功能，但仍然存在一些不足之处。[2-4]如走廊接近式感应灯，需要走进后用手靠近才能够点亮，有效的感应距离显得太短；红外自动感应灯受到红外发射角度的影响，无法在较大的范围形成有效的感应空间。
智能感应灯设计

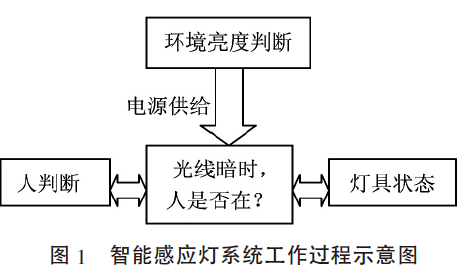

根据以上分析，拟定采用方案2）实现教室和马路等大范围空间电能的合理有效利用，图1 为相应设计的感应灯系统工作示意图。当周围环境较亮时，切断灯具电源供给，灯具处于熄灭状态；而当周围环境较暗时，判断周围是否有人，有人灯具被点亮，否则灯具处于熄灭状态。根据工作示意图，具体拟定如下设计思路：采用光敏电阻和微波传感器采集亮度和有无人的信号，利用单片机智能控制灯具点亮和持续时间。此思路的实现分电路和程序设计两部分， 其中电路部分主要实现对环境的判断，程序设计部分主要实现灯具点亮和持续时间的控制。
2.1智能感应灯电路部分

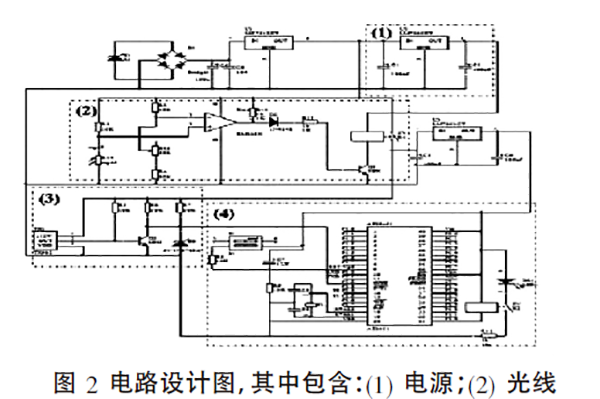

如图2 所示，电路部分主要包含四个模块，各模块主要器件及参数和要实现的主要功能，在图上有说明。
2.2智能感应灯程序部分

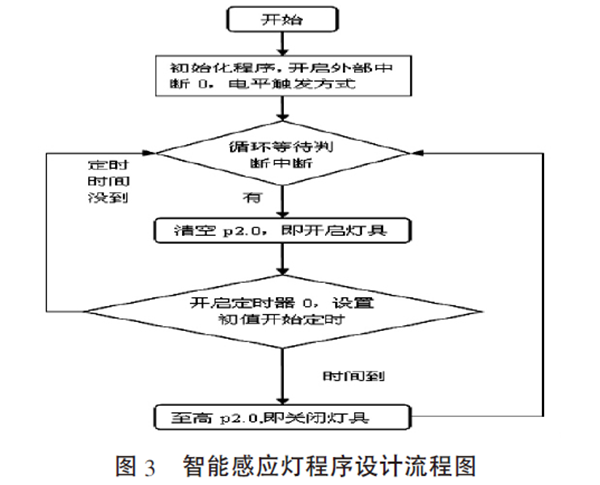

电路部分的数据采集处理模块是利用单片机智能地控制灯具状态。预智能感应灯实现图1 所示的工作过程，单片机内程序设计按图3 所示的流程图编写。其中：软件控制部分采用外部中断进行判断微波信号[8]，灯具点亮时间的长短利用定时器控制。
说明：判断微波移动产生的中断方式：外部中断0，电平触发方式；保持灯亮的程序：定时器0，工作方式1。用来控制灯灭的延时子程序；管脚设置：P2.0 控制感应灯的开启状态。低电平有效
按上述分析思路设计并制作智能感应灯系。
智能感应灯实物检测与结果评价

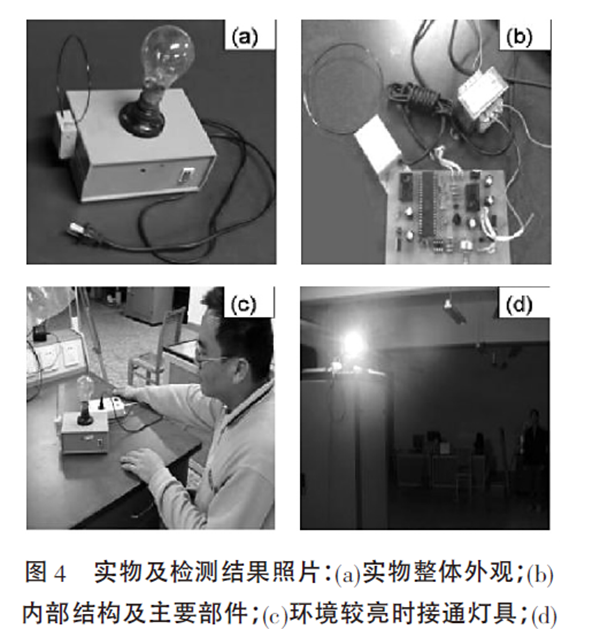

实物及效果检测如图4 所示。图4-(a) 、(b)为实物图，图4-(c)、(d)为效果检测图。图4-(a)为实物整体外观照片，为美观而将电路板与灯具进行了包装。侧面的圆环及与之相连的小盒为微波传感器， 红色的开关按钮为总开关，电路板在其内部，图4-(b)即为内部结构及主要部件照片。图4-(c)为环境较亮（照度大于10Lux）时接通灯具的情形，总开关已打开，微波传感器已感应到人的存在（传感器信号灯变亮，闪烁），但因环境足够亮，灯泡仍然处于熄灭状态，这样才能合理控制灯的状态，达到节能的效果。而图4- (d)显示环境很暗（照度小于10Lux）时接通灯具的情形，微波传感器感应到人的存在， 光敏电阻也检测出环境很暗，灯泡及时被点亮。同时，我们对制作的智能感应灯系统的主要性能参数进行了简单测试，
总结
案例就能源紧缺的今天，教室马路等公共场所照明灯具电能的浪费和使用不合理现象，利用单片机和微波传感器等设计并制作了智能感应灯。解决了大范围空间感应问题，实现了电能的节约和合理利用。
